Abbiamo già parlato di V-Ray, uno dei più potenti (e diffusi) motori di rendering al mondo, e in particolare di V-Ray for SketchUp (VFS) per la produzione di immagini realistiche e di alta qualità che consentono ai professionisti dell’architettura e dell’edilizia di presentare al meglio i propri progetti e dare realismo alle ambientazioni.
Ora – con l’aiuto di Marco Chiarello, architetto specializzato nell’uso dei maggiori software di progettazione e autore della guida completa a SketchUp e del volume V-Ray for SketchUp – vediamo dove e come trovare oggetti 3D dettagliati per aggiungere particolari ai propri modelli.
Per arricchire i modelli con oggetti 3D già pronti si possono consultare le gallerie online specializzate oppure i siti dei produttori stessi dei componenti necessari. Fra le librerie di oggetti 3D esistenti l’architetto Chiarello consiglia Design connected, 3d sky, Evermotion, Cg trader, Turbo squid, CGMood, ma soprattutto 3DWarehouse, quella ufficiale, che contiene milioni di modelli gratuiti in formato SketchUp, direttamente importabili nel proprio modello.
Alcune delle altre gallerie, infatti, non hanno il formato SKP, ma solo altri formati (come il 3DS). Questi possono comunque essere importati in SketchUp con l’apposito strumento in menu, oppure, se non direttamente supportati (come nel caso di FBX), mediante una delle estensioni dedicate, ma chiaramente è meno immediato.
Oggetti 3D su 3DWarehouse
La galleria ufficiale 3DWarehouse conta milioni di modelli in formato SKP subito pronti all’uso. Gli utenti SketchUp conoscono bene questa sterminata risorsa di contenuti 3D, accessibile sia da browser sia dall’interno di SketchUp stesso (menu Finestra > Galleria di immagini in 3D).

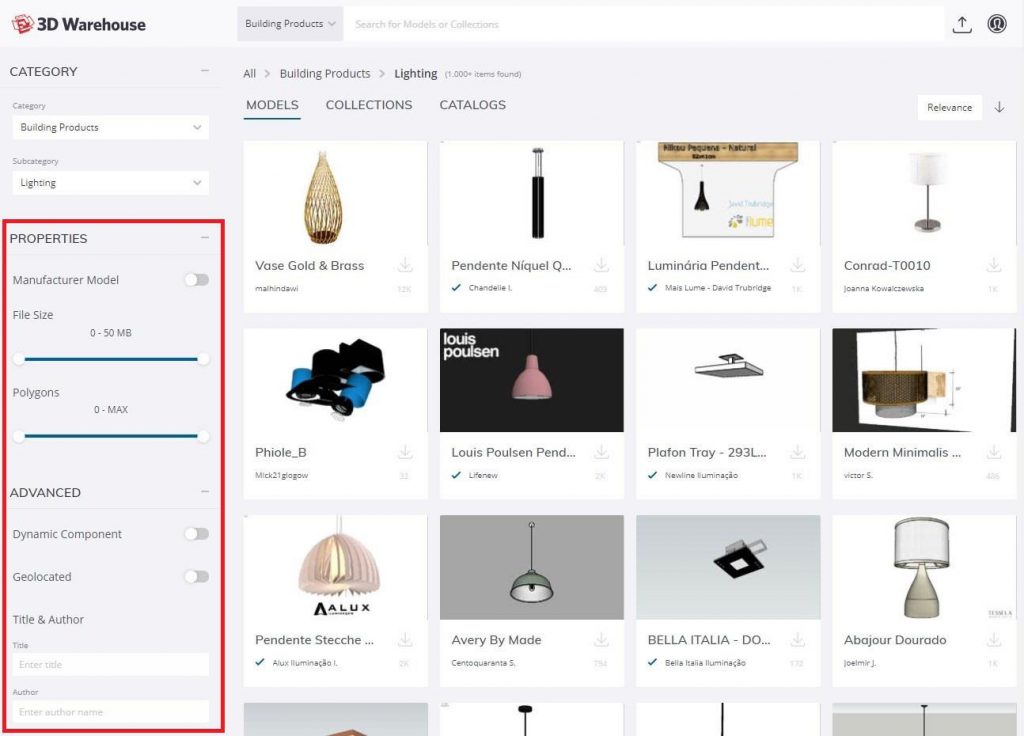

Recentemente la galleria, che viene sempre più popolata di modelli ad alto dettaglio, sta avendo un importante sviluppo: sono infatti state aggiunte categorie e sottocategorie che permettono di sfogliare gli oggetti anche senza indicare chiavi di ricerca ben definite. Sono elencate in alto a sinistra, accanto alla barra di ricerca. L’elenco dei modelli viene affiancato da una serie di filtri, sulla sinistra.
Per trovare oggetti dettagliati, spiega Chiarello, si può alzare il range di numero di poligoni: in questo modo si restringe il campo verso oggetti più realistici (ma si può anche impostare il numero massimo di poligoni per non visualizzare i modelli eccessivamente pesanti).
Un altro filtro molto utile e consigliato dall’architetto è Manufacturer Model, che consente di visualizzare i modelli dei produttori reali. Solitamente questi modelli sono più fedeli e con geometrie ot-timizzate per un buon rapporto peso/qualità del file. Sono in scala corretta e spesso contendono le texture originali.
Estensioni utili
Le cosiddette estensioni sono strumenti da installare in SketchUp per espanderne le potenzialità, disponibili per lo più nel sito ufficiale Extension Warehouse, ma anche nei siti specializzati come sketchucation.com, smustard.com e ruby library depot. Nel volume l’arch. Chiarello ne consiglia alcune che possono essere utili nell’ambito della predisposizione del modello per il rendering. Scoprile tutte su:
V-Ray for SketchUp
V-Ray è uno dei più famosi e potenti motori di rendering al mondo, viene utilizzato da migliaia di professionisti e aziende che necessitano di uno strumento fortemente configurabile per la produzione di immagini di altissima qualità. Trova impiego in vari settori: dall’architettura agli interni, dai videogiochi ai film. Viene installato come plug-in su molti software, fra cui principalmente SketchUp, 3D Studio Max e Maya. V-Ray for SketchUp unisce l’intuitività del più diffuso modellatore 3D al mondo ad un renderizzatore efficace e preciso per la produzione di immagini fotorealistiche di grande impatto. La versione più recente, V-Ray Next, segna un passo avanti nella ricerca di perfezione ed efficienza da parte della software house Chaos Group: sono state implementate una serie di migliorie che ne hanno sviluppato ulteriormente le prestazioni e la qualità, consentendo un controllo totale sui parametri di rendering. L’esperienza dell’autore nella realizzazione di immagini e nella formazione e consulenza in materia, ha permesso di raccogliere esempi e suggerimenti che consentono di adottare facilmente questo straordinario strumento, e di rendere possibile a tutti realizzare magnifiche immagini per i propri progetti. Il testo segue un flusso di lavoro logico e funzionale per comprendere a fondo ogni aspetto dell’immagine: dalla preparazione del modello 3D, alla scelta delle inquadrature, dall’analisi delle luci al perfezionamento dei materiali. Nel testo sono presenti esercizi pratici per approfondire i temi trattati, con il supporto del materiale fornito a corredo dell’opera (texture, modelli, componenti) scaricabile gratuitamente da www.sketchupitalia.it. Marco Chiarello(nato nel 1983 a Schio, Vicenza) è architetto laureato all’Istituto Universitario di Architettura di Venezia con un master BIM Manager al Politecnico di Milano. È specializzato sui maggiori software di progettazione e di Building Information Modeling: è certificato V-Ray for SketchUp, utilizza SketchUp dal 2006, ed è istruttore Autodesk per Revit e AutoCAD dal 2012. Tiene regolarmente corsi in aula e on-line presso centri di formazione, ordini professionali, aziende e scuole. Dal 2015 collabora con Tecnobit S.r.l., distributore italiano di SketchUp, per il quale cura la formazione ed il supporto agli utenti del software. È autore del libro SketchUp, il 3D per tutti (Maggioli 2018) e del test italiano di certificazione SketchUp Specialist, oltre che esaminatore dei docenti della rete di formazione.
Marco Chiarello | 2019 Maggioli Editore
36.00 € 34.20 €
Consigliamo, dello stesso autore, anche:
Immagine: iStock/shapecharge
