Sismabonus 110% con i nuovi sistemi di rinforzo FRCM

È una delle più innovative tecniche per interventi di rinforzo strutturale e miglioramento sismico. Ecco come applicarla nell'ambito delle agevolazioni fiscali

2730

La scelta degli interventi di rinforzo strutturale e miglioramento sismico per gli edifici esistenti è da anni in costante ampliamento con l’introduzione sul mercato dei nuovi materiali compositi. Più leggeri, più durevoli, spesso con soluzioni di intervento meno invasive e di più immediata applicazione, hanno trovato spazio anche e soprattutto nel contesto storico-monumentale. Senza sostituire del tutto le tradizionali tecniche di intervento, a volte in supporto e in combinazione con i materiali più innovativi.

Una delle nuove famiglie di compositi sono gli FRCM (Fiber Reinforced Cementitious Matrix), sistemi costituiti da reti in fibra di vario tipo (vetro alcali-resistente, basalto, carbonio) o da fasce con trefoli in acciaio a elevata resistenza, inglobati all’interno di matrici inorganiche, quindi malte a base di calce o cementizie.

Si differenziano dalle più conosciute fasce FRP (Fiber Reinforced Polymers) perché la loro applicazione avviene mediante l’uso di tradizionali malte e non con resine organiche, garantendo perciò una migliore compatibilità sugli edifici storici in muratura. L’utilizzo di reti consente di estendere il rinforzo a tutta la superficie del supporto, soluzione preferibile per murature disomogenee rispetto a sistemi la cui distribuzione è maggiormente localizzata e discontinua (fasce in FRP).

In questo articolo scopriamo insieme come dimensionare un pannello murario per un rinforzo a taglio mediante sistemi FRCM.

>> Legge di bilancio 2021, tutti i bonus casa per l’edilizia <<

Sismabonus 110% con i nuovi sistemi di rinforzo FRCM

Come tutti i compositi, anche il rinforzo con sistemi FRCM lavora prevelentemente per trazione sopperendo alla carenza di resistenza che caratterizza la muratura. La caratteristica distintiva degli FRCM consiste nel limitato spessore dello strato di supporto, al massimo di 15 mm (al netto dello strato di regolarizzazione), e dalla spaziatura massima delle maglie non superiore a 30 x 30 mm.

Leggi anche: Sismabonus 110%, come averlo col rinforzo dei solai esistenti

Viene subito istintivo confrontare questi sistemi con i moderni intonaci armati con reti in fibra di vetro o similari. Tuttavia quest’ultimi appartengono alla famiglia dei CRM (Composite Reinforced Mortars), distinguendosi dagli FRCM per lo spessore del supporto (30-50 mm, al netto dello strato di regolarizzazione), del passo della maglia superiore ai 30 x 30 mm, ma soprattutto perché i sistemi CRM sono specifici solamente per la realizzazione di intonaci armati, mentre i sistemi FRCM possono essere utilizzati in diverse tecniche di rinforzo: sui pannelli murari per migliorare la resistenza a taglio e pressoflessione, sulle volte per contrastare l’apertura delle cerniere, come cordoli sommitali o fasce di piano per il contrasto dei cinematismi di ribaltamento delle pareti, oppure per confinamento di pilastri in muratura (Fig. 1).

Figura 1. Diverse applicazioni di rinforzo mediante sistemi FRCM: a) fasce in fibra di acciaio per il rinforzo a taglio e pressoflessione di murature; b) rinforzo estradossale di volta in muratura mediante rete in fibra di vetro; c) realizzazione di cordolo sommitale in muratura lamellare con rinforzo dei giunti mediante applicazione di rete in fibra di acciaio; d) confinamento di pilastro con rete in fibra di vetro. Le immagini (a) e (c) sono tratte da Grazzini A., Agnetti S.,“Cucire e rinforzare le pareti lesionate. Recupero strutturale e miglioramento sismico” in Recupero&Conservazione, 154, 2019, l’immagine b) è tratta da Grazzini A., Agnetti S.,“Archi e volte. Il rinforzo delle superfici murarie curve” in Recupero&Conservazione, 155, 2019, l’immagine d) è tratta dalla CNR DT 215/2018.

Gli spessori ridotti dello strato di malta e le ridotte dimensioni del passo delle reti favoriscono l’adesione del sistema al supporto e impediscono che vi siano scorrimenti tra la rete e la matrice, basandosi sulla resistenza per trazione tangenziale offerta dall’adesione della rete all’interno dello strato di malta.

I sistemi CRM, al contrario, si affidano esclusivamente alla connessione meccanica offerta dalla presenza indispensabile dei connettori. In determinate situazioni, come per esempio per pareti a sacco, l’utilizzo dei connettori trasversali è consigliato anche per gli FRCM.

> Potrebbe interessarti: Guida Bonus facciate 2021, vademecum istruzioni ENEA

Vediamo di scoprire meglio come dimensionare alcuni interventi di rinforzo mediante sistemi FRCM applicati su strutture in muratura. Ricordando che per tale famiglia di compositi è stata emanata una specifica norma tecnica CNR DT 215/2018 215/2018 «Istruzioni per la Progettazione, l’Esecuzione ed il Controllo di Interventi di Consolidamento Statico mediante l’utilizzo di Compositi Fibrorinforzati a Matrice Inorganica». Altresì occorre ricordare come l’utilizzo di tutti i materiali compositi è sottoposto a procedure di accettazione, validazione e prove di cantiere come meglio descritto nelle LG CSLP 08/01/2019 «Linee guida per la identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice inorganica (FRCM) da utilizzarsi per il consolidamento strutturale di costruzioni esistenti», dove sono descritte anche le procedure di qualificazione per l’emissione delle obbligatore Certificazioni di Valutazione Tecnica (CVT) da parte del produttore, senza le quali i materiali non possono essere utilizzati.

Approfondisci: Sismabonus 110%, cucitura delle fessure come intervento di sicurezza statica

Come applicare i rinforzi FRCM per migliorare la resistenza a taglio di una parete

Come consuetudine, è consigliabile applicare le reti di rinforzo su entrambi le facce della parete per ottimizzare il rinforzo della stessa. È possibile applicare la rete solamente su una facciata, tuttavia con una riduzione di almeno il 30% e applicando i connettori per rendere solidale il rinforzo alla parete.

Le norme tecniche CNR DT 215/2018 spiegano come dimensionare un rinforzo con i sistemi FRCM, introducendo alcuni esempi numerici. Riportiamo un esempio inerente il miglioramento della resistenza a taglio di un pannello in mattoni, secondo lo schema in Fig. 2.

Esempio

Si consideri una parete in mattoni, con esposizione esterna, di spessore 250 mm, altezza (H) 1 m e lunghezza (l) 2 m, sollecitato a taglio in orizzontale nel proprio piano. Si adopera un sistema FRCM in vetro che ha tensione limite convenzionale

spessore della rete tf = 0.025 mm, bilanciato con fibre in direzione verticale ed orizzontale della parete, che la ricopre interamente (H = lf). La tensione limite convenzionale è un valore utilizzato per il dimensionamento, ottenuto da prove sperimentali dei sistemi FRCM su diverse tipologie di supporto, inferiore al valore di rottura per trazione del composito.

Figura 2. Rinforzo con reti FRCM di parete sollecitata nel piano (CNR DT 215/2018).

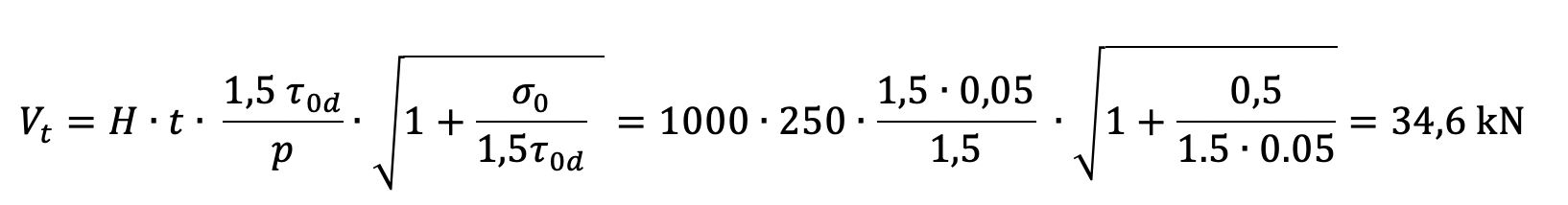

La capacità a taglio della parete rinforzata sarà la somma di quella della parete non rinforzata Vt (secondo le formule della Circolare n. 7 del 21/01/2019) e di quella del sistema di rinforzo in FRCM Vt,f. Pertanto, riguardo la parete non rinforzata, la resistenza a taglio sarà dedotta con la formula 8.7.1.16 della Circolare:

con

tensione agente

e p un coefficiente correttivo degli sforzi pari a 1,5.

>> Non perderti nessun articolo! Ricevi le nostre news

La resistenza a taglio del rinforzo è data dalla seguente espressione:

dove:

è il numero totale degli strati di rinforzo (in questo caso 2 perché applicati su entrambe le facce della parete);

Pertanto la capacità a taglio della parete sarà data dalla somma:

Leggi anche: IVA agevolata 10% per attività di progettazione: quando si applica

Si verifica infine che tale capacità a taglio non superi il taglio che produce lo schiacciamento diagonale della muratura:

con fmd la resistenza di calcolo a compressione della parete non rinforzata, in quanto il rinforzo FRCM non contribuisce alla resistenza a compressione della muratura.

Per la verifica, si procederà come consueto al confronto tra taglio sollecitante e taglio resistente.

Immagine di copertina: Rete in fibra di basalto (immagine tratta da Grazzini A., Agnetti S.,Cucire e rinforzare le pareti lesionate. Recupero strutturale e miglioramento sismico in Recupero&Conservazione, 154, 2019).
