Isolamento termico degli edifici e anti-ribaltamento, una nuova soluzione

La migliore soluzione presente sul mercato: la progettazione innovativa e i metodi di produzione e realizzazione prefabbricata su misura, permettono di eseguire gli interventi in tempi rapidissimi e con grande pulizia. Ecco di cosa si tratta

115
Isolamento termico degli edifici

Le prestazioni energetiche degli edifici e la resistenza delle strutture alle azioni sismiche sono aspetti sempre più di attualità e al centro della ricerca e dell’innovazione tecnologica.

Con l’introduzione degli incentivi fiscali al 110% Il c.d. Superbonus), infatti, questi interventi possono essere realizzati beneficiando della detrazione.

Oltre al tipo di intervento, però, è fondamentale che lo stesso sia realizzato con i migliori materiali, le tecnologie più avanzate e in tempi brevi.

A questo proposito esiste un prodotto che raccoglie tutte queste qualità e non solo: grazie alla progettazione accurata e al metodo di realizzazione innovativo permette di ridurre al minimo il tempo di installazione e i rifiuti prodotti in cantiere.

Vediamo in dettaglio l’innovativa soluzione che viene illustrata e spiegata di seguito da Alice Polito, Andrea Saccarola, Lorenzo De Stefani e Roberto Scotta del Dipartimento di Ingegneria Civile Edile ed Ambientale presso l’Università degli Studi di Padova.

Isolamento termico degli edifici e anti-ribaltamento, una nuova soluzione

Karma® è una nuova soluzione integrata che permette con un’unica lavorazione di ottenere l’isolamento termico degli edifici e di evitare il ribaltamento alle azioni sismiche dei tamponamenti perimetrali degli edifici intelaiati in cemento armato. Un innovativo cappotto termico, prefabbricato a misura, dotato di una rete metallica di supporto alla finitura esterna ad intonaco civile, per questo viene denominato cappotto armato.

Isolamento termico degli edifici

Il cappotto armato risulta essere una soluzione veloce, sicura e solida per ottenere l’isolamento termico continuo delle pareti, oltre che, mediante opportuno fissaggio sui cordoli in cemento armato dell’edificio, impedire il ribaltamento fuori piano dei tamponamenti alle azioni sismiche. La sua applicazione può trovare impiego sia per edifici di nuova costruzione, che in edifici esistenti per il retrofitting delle prestazioni energetiche e di sicurezza antisismica delle tamponature.

Il sistema Karma® è un brevetto di Ecosism, sviluppato in collaborazione con l’Università degli Studi di Padova.

Progettazione, sviluppo e posa in opera

A seguito di un rilievo geometrico svolto con l’ausilio di laser scanner, viene sviluppato il modello tridimensionale del sistema Karma®: un insieme di pannelli prodotti su misura che ricalcano perfettamente le dimensioni e tutte le forometrie del fabbricato oggetto d’intervento.

Isolamento termico degli edifici
Figura 1 Modello 3D e definizione dei pannelli

Ogni pannello fornito dalla ditta Ecosism, arriva in cantiere dotato di sigla alfanumerica, che identifica la sua posizione, rispettando un determinato schema di posa stabilito in fase di progettazione e fabbricazione in azienda.

I pannelli di cappotto armato differiscono da quelli di un semplice cappotto termico. Quest’ultimi necessitano di essere modellati-tagliati e sagomati in cantiere prima della loro installazione sulle pareti del fabbricato, poiché presentano dimensioni standard da adattare alla geometria del fabbricato. I pannelli di Karma® sono dei veri e propri moduli prefabbricati, già sagomati, aventi altezza pari a quella di interpiano, customizzati perfettamente sulla geometria del fabbricato, evitando quindi sfridi e qualsiasi altra lavorazione in cantiere oltre alla posa in opera. Sfruttando l’industrializzazione del processo produttivo, cioè trasferendo la maggior parte delle operazioni per la realizzazione del cappotto termico armato in stabilimento, si ottiene una posa in opera rapida, incrementando così la produttività cantieristica e, parallelamente, riducendo sfridi e rifiuti, contribuendo così all’economia circolare.

Con Karma® si può scegliere lo spessore e la tipologia di isolante in funzione degli obiettivi di isolamento termico che si vogliono raggiungere: è possibile adottare una stratigrafia combinata accoppiando i diversi materiali e può essere modificata lungo l’altezza del modulo in modo da soddisfare le esigenze tecniche richieste: termiche, acustiche, di resistenza all’acqua e al fuoco.

Tutti i materiali utilizzati per la produzione del cappotto armato sono tutti compatibili con i criteri ambientali minimi CAM, definiti nel DM del 11 gennaio 2017 e s.m., indispensabili per accedere agli appalti pubblici e per poter ottenere gli incentivi fiscali vigenti.

Isolamento termico degli edifici
Figura 2 Tipologia di isolanti proposti

I pannelli isolanti sono contenuti all’interno della rete metallica tridimensionale Ecosism®. La maglia 3D viene fabbricata mediante la saldatura di fili in acciaio zincato dello spessore di 2,2 mm, e riempita in stabilimento. Il modulo arriva in cantiere già assemblato, e, una volta posizionato seguendo lo schema di posa fornito, viene fissato alle strutture in cemento armato dell’edificio, cordoli di piano e fondazioni, mediante degli angolari in acciaio e ancoraggi metallici con certificazione sismica: grazie a questo vincolo si ottiene un comportamento a sacco con funzione analoga a quella di una rete paramassi che permette di evitare il ribaltamento fuori piano dei tamponamenti.

Grazie a questo ancoraggio alla struttura in c.a. mediante viti da calcestruzzo con certificazione sismica, assente nei normali cappotti termici, Karma® è in grado di migliorare il comportamento delle pareti di tamponamento alle azioni sismiche, contenendo sia il ribaltamento fuori piano che la loro espulsione in caso di evento sismico.

Realizzato l’ancoraggio, tutti i pannelli vengono incollati e tassellati alle tamponature mediante un sistema di fissaggio con tecnologia Fischer resistente alle sollecitazioni dovute al vento.

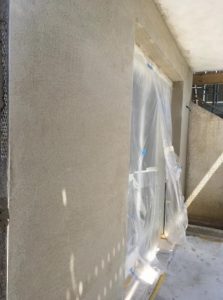

Il cappotto armato risulta essere più solido e resistente rispetto ad un normale cappotto termico: la sua finitura non viene realizzata con pochi millimetri di rasante, ma viene applicato uno strato di intonaco di 2 cm sulla rete porta intonaco integrata nella maglia metallica. La rete in acciaio zincato dona all’intonaco un adeguato supporto e la resistenza necessaria per garantire nel tempo la protezione della finitura e del materiale isolante da eventi atmosferici e urti accidentali.

I pannelli possono venire rivestiti anche da materiali lapidei, mattoni a faccia vista, ceramiche e pareti ventilate, a seconda delle esigenze architettoniche.

Verifica del sistema antiribaltamento

Karma® è un sistema innovativo che impedisce il ribaltamento dei tamponamenti di strutture intelaiate in cemento armato in caso di terremoto. Il cappotto armato brevettato da Ecosism® è una tecnica di “miglioramento sismico” degli elementi non strutturali quali i tamponamenti, e deve essere soggetta a dimensionamento e verifica svolta da un tecnico abilitato.

Può trovare applicazione su edifici con tamponamenti fragili, ad esempio quelli con stratigrafia “a cassetta” che presentano due paramenti di spessore sottile con camera d’aria tra loro interposta. Può essere applicato anche su tamponature in laterizio danneggiate a seguito di sisma come sistema di immediata messa in sicurezza.

Applicazione ad un caso studio

L’edificio analizzato ha struttura portante a telaio in calcestruzzo armato con 6 piani fuori terra e dotato di tamponamenti in laterizio “a cassetta” non strutturali. Le pareti di tamponamento sono realizzate con due fogli di laterizio indipendenti fra di loro, il cui peso è stimato in 3,3 kN/mq, a seguito dell’installazione del cappotto armato, il peso complessivo risulta essere 3,8 kN/mq.

La planimetria è trapezoidale e l’altezza fuori interpiano è di 3,00 metri.

Isolamento termico degli edifici
Tabella 1: Stratigrafia
Isolamento termico degli edifici
Figura 5 Edificio analizzato
Isolamento termico degli edifici
Figura 6 Planimetrie piano terra e quinto piano

Il fabbricato è sito in provincia di Rieti: il suolo su cui sorge il fabbricato è di tipo C, con categoria topografica T1: l’accelerazione sismica al suolo per lo stato limite SLV è pari a 0.262g.

I tamponamenti sono elementi fragili, i quali si deformano e fessurano a causa dei drift di piano del telaio portante, per poi essere espulsi a causa della presenza di forze fuori dal piano.

Lo studio è stato condotto applicando le seguenti ipotesi cautelative:
– il tamponamento si assume danneggiato e quindi incapace di resistere alle azioni fuori piano;
– le azioni fuori piano vengono interamente assorbile dal cappotto armato;
– uguaglianza dei periodi di oscillazione fra il telaio ed il sistema composto da tamponamento e cappotto;
– lo studio è effettuato sul piano più alto dell’edificio.

Karma® perciò risulta avere una duplice funzione:

  1. Assorbire l’energia cinetica del tamponamento senza strapparsi;
  2. Assicura la stabilità della parete danneggiata ad evento sismico esaurito, cioè va ad evitare la caduta dei materiali fungendo da rete di trattenuta.

L’accelerazione sismica agente sull’elemento non strutturale, che può essere facilmente calcolata seguendo la circolare esplicativa delle NTC 2018, risulta essere pari a Sa=1,5g, che genera una spinta sismica massima pari a 2.85 KN/mq.

Il funzionamento del cappotto armato è assimilabile a quello di una fune che si deforma per effetto dell’azione sismica: il problema che ne risulta è di tipo ipostatico perciò è stato studiato nella sua configurazione deformata. Solo i fili longitudinali sul lato interno della maglia in acciaio tridimensionale Ecosism risultano essere soggetti a trazione, poiché vincolati mediante l’angolare metallico e le viti da calcestruzzo. Gli ancoraggi di piano sono soggetti invece a forze accoppiate di trazione e taglio.

L’elemento critico delle reti di armatura è rappresentato dalla resistenza a taglio del filo di acciaio che contrasta sull’angolare metallico interposto fra la rete del cappotto armato e gli ancoranti.

Isolamento termico degli edifici
Figura 7 Comportamento del cappotto armato

Nella specifica installazione relativa all’edificio in esame, il cappotto armato è realizzato con:
– rete elettrosaldata Ecosism® in acciaio zincato: fyk = 700 MPa;
– tasselli di fissaggio ai solai dotati di certificazione sismica C2, in numero 5/metro lineare di cappotto armato.

Soluzione analitica e numerica

Il problema è stato risolto analiticamente considerando la non linearità per geometria e per materiale: si è determinato l’equilibrio nella configurazione deformata considerando l’evolversi dello snervamento del filo di acciaio utilizzando un diagramma σ-ε valutato sulla base di prove sperimentali a trazione svolte in laboratorio.

Si è confrontata la soluzione analitica con quella numerica, sviluppando un modello tridimensionale ad elementi finiti di un modulo del cappotto armato: l’analisi condotta è del tipo non lineare per materiale e geometria con incrementi di carico pari a 0.10 KN/m2. Dal confronto delle due curve si osserva come la soluzione numerica del modello FEM confermi con buona approssimazione il modello analitico sviluppato.

Isolamento termico degli edifici
Figura 8 Relazione fra pressione fuori piano e trazione sulla rete
Isolamento termico degli edifici
Figura 9 Modello FEM pannello Karma®
Isolamento termico degli edifici
Figura 10 Deformata FEM pannello Karma®

Si riporta inoltre il confronto fra le tensioni sulla rete superiore e la rete inferiore: l’ipotesi assunta inizialmente, nella quale la sola maglia interna è soggetta a trazione mentre quella esterna è scarica, è confermata.

Isolamento termico degli edifici
Figura 11 Tensione normale filo superiore – q=4kN/m2
Isolamento termico degli edifici
Figura 12 Tensione normale filo inferiore – q=4kN/m2

Prova di carico

È stata inoltre eseguita una prova di carico su un pannello di cappotto armato. Il banco prova è stato realizzato rispettando la reale condizione di vincolo che si andrà a realizzare in cantiere. La curva ottenuta dalla prova di carico risulta essere molto aderente a quella determinata grazie alla legge analitica studiata. Questo risultato conferma la previsione teorica di comportamento del pannello Karma® basata sui metodi di Scienza e Tecnica delle Costruzioni e quella numerica.

Isolamento termico degli edifici
Figura 13 Confronto curva analitica, numerica e sperimentale

La maggior rigidezza rilevata nella prova sperimentale rispetto a quella teorica è imputabile a contributi resistenti secondari di non si è tenuto conto nel modello analitico e numerico:
– quello dei fili esterni del reticolo tridimensionale
– quello degli strati di isolante contenuti all’interno della maglia tridimensionale (nel test fatto in EPS) che si oppongono alla deformazione della maglia stessa.

È evidente che ove vi fosse stato applicato anche l’intonaco di finitura, la prova sperimentale avrebbe dato risultati ancora superiori alle attese teoriche.

Si è dimostrato dunque, mediante approccio analitico, che il cappotto armato come sopra descritto è capace di assicurare l’anti-ribaltamento delle pareti di tamponamento in laterizio con un approccio di tipo statico.

Conclusioni

Karma® è una soluzione ottimale e brevettata per la messa in sicurezza sismica delle tamponature di un edificio intelaiato in calcestruzzo armato e riqualificare energeticamente le sue superfici opache verticali in un unico intervento. Esso è pertanto classificabile come intervento di miglioramento simico e può portare all’incremento della sicurezza sismica di un edificio, ovviamente ove non vi siano altre fragilità strutturali che si attivano prima della crisi dei tamponamenti di facciata.

Il cappotto armato Ecosism® utilizza singoli componenti certificati e viene dimensionato nel rispetto dei dettami delle NTC18. Agendo solamente sulle tamponature, esso comporta l’incremento di robustezza delle stesse non alterando il comportamento globale dell’edificio. Risulta pertanto possibile utilizzarlo sia come sistema di messa in sicurezza di pareti danneggiate dal sisma che come intervento preventivo per impedire ribaltamenti o espulsioni dei tamponamenti, assicurando allo stesso tempo l’efficientamento energetico dell’edificio.

La messa in opera dei pannelli isolanti prefabbricati e realizzati a misura del sistema Karma® assicura efficienza e velocità di posa superiore a quella dei cappotti tradizionali. La resistenza agli urti superficiale dell’intonaco di finitura con la rete di armatura contenuta è decisamente superiore rispetto a quella dei cappotti tradizionali anche di quelli con doppia rete di armatura. Tanto da dare la possibilità di applicare anche rivestimenti incollati o facciate ventilate.

Grazie alla certificazione CAM dei materiali proposti per scegliere la stratigrafia più adatta alle esigenze della committenza, è possibile accedere agli incentivi fiscali vigenti del Superbonus 110%, Ecobonus, Bonus Facciate.
