Interventi su edifici esistenti: rinforzo di colonne in muratura

Un caso d’intervento in cui sono state rinforzate le colonne in muratura su un fabbricato esistente ad uso agricolo, in provincia di Modena.

Scarica PDF Stampa

Rinforzo colonne in muratura: il rilievo geometrico e materico del fabbricato

Tutti gli elementi tecnici verticali dell’edificio sono realizzati con mattoni pieni. Nello specifico, il campo nord del solaio a putrelle e voltine è racchiuso da pareti di spessore pari a due teste, tranne il muro di divisione con l’altro edificio, che risulta essere a tre teste. A sostegno del solaio vi sono quattro colonne ottagonali in muratura con diametro inscritto della sezione pari a 25 cm.

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 78
Rilievo materico del piano terra del fienile in oggetto

Scelta e progetto dell’intervento

Le colonne esistenti sono state ritenute snelle ed esili. Pertanto si è pensato di cerchiare queste ultime con piatti metallici, in modo da incrementarne la resistenza a compressione confinando la muratura. Le cerchiature delle colonne saranno costituite da piatti metallici orizzontali di dimensioni 50 × 7,5 mm, disposti con passo 200 mm. I piatti sono stati resi solidali alle colonne esistenti per mezzo di perfori ϕ 6 mm lunghezza 100 mm armati con barre ϕ 5 mm e iniettati con resine epossidiche.

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 79

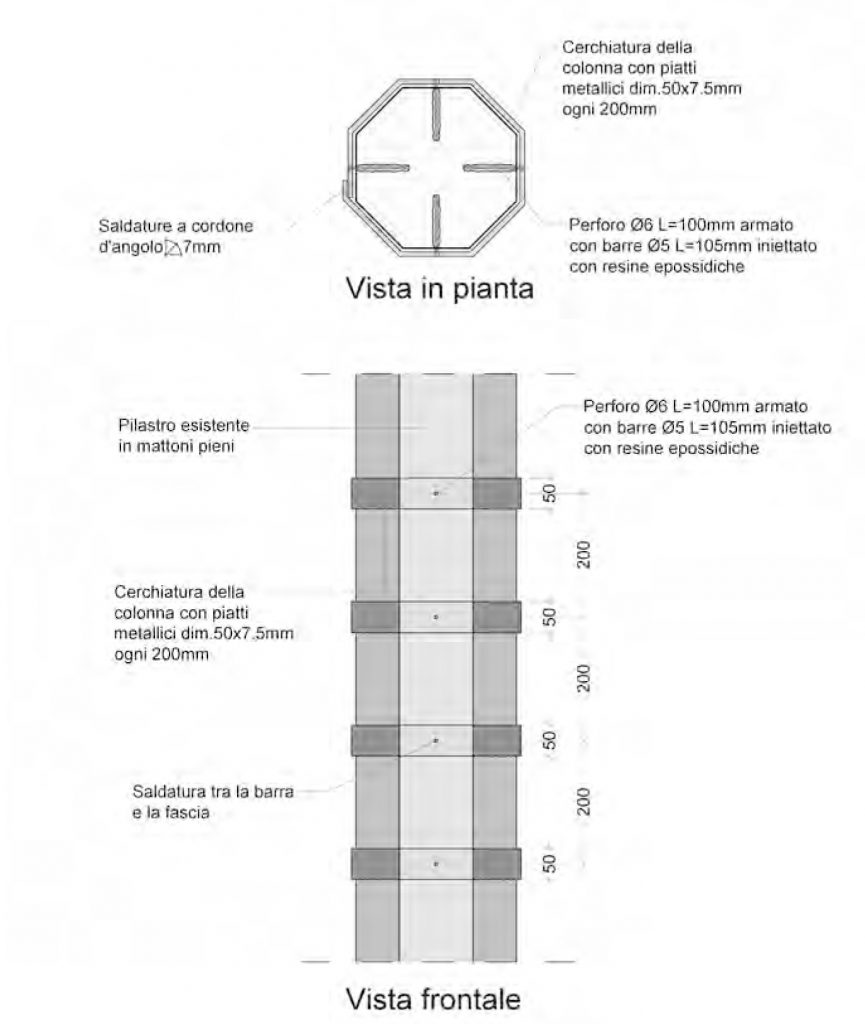

Particolare costruttivo di fasciatura della colonna

Calcolo dell’intervento (ante operam)

Per eseguire le verifiche si prende in considerazione una delle quattro colonne presenti in pianta, poiché tutte e quattro presentano aree di influenza e carichi analoghi. Si precisa che sono stati determinati solo i carichi verticali, in quanto la colonna è stata schematizzata come un’asta incernierata alla base e alla sommità.

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 80
Determinazione area di influenza della colonna più caricata

La colonna presenta, quindi, un’area di influenza pari a:

A = l · b = 2,95 m · 2,70 m = 7,97 mq ≈ 8,00 mq

Sulla colonna sono presenti i seguenti carichi:

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 81

Il carico assiale allo SLU sulla colonna risulta:

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 81 b

Al carico assiale si aggiunge il momento flettente agente sulla colonna. Essendo le putrelle semplicemente appoggiate al pilastro, l’unico momento agente può esser dovuto alle imperfezioni di posa in opera. Facendo riferimento al §4.5.6 delle NTC si ha:

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 82 tabella

Così facendo si ricava che: Mx = My = NSlu · e = 115,31 kNm. Con il software Vca-Slu si ricavano le seguenti tensioni sulla muratura:

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 82

Ciò dimostra che la sezione non è in grado di sostenere tale sollecitazione.

Calcolo dell’intervento (post operam)

Sulla colonna agiscono i seguenti carichi:

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 83

Si precisa che, ai fini del progetto, si è stabilito di concerto con il committente di limitare il sovraccarico a 300 kg/mq.

Interventi su edifici esistenti: rinforzo di colonne in muratura interventi locali su edifici esistenti 83 b

Articolo di Francesco Cortesi e Laura Ludovisi
