Come modellare correttamente gli impianti termici?

Zone termiche, priorità dei generatori, biomassa in sistemi bivalenti, distribuzione aeraulica e UTA: Blumatica ci viene in aiuto

Scarica PDF Stampa

Grazie all’esperienza maturata in anni di partecipazione a gruppi di lavoro normativi, Blumatica rappresenta un valido riferimento per la progettazione e la formazione dei tecnici nel settore dell’efficienza energetica. La normativa in materia di energia e ambiente è sempre in continua evoluzione e sta innovando profondamente le modalità costruttive degli edifici e degli impianti di climatizzazione.

In particolare, le maggiori difficoltà riscontrate dai tecnici riguardano gli aspetti impiantistici, il più delle volte a causa di una non perfetta corrispondenza tra gli schemi funzionali previsti dalla normativa e quelli reali degli impianti. Risulta pertanto indispensabile diventare padroni in tempi stretti delle nuove procedure di calcolo introdotte dalle norme tecniche (UNI/TS 11300) e delle regole di modellazione nel software di calcolo per evitare errori o risultati non coerenti con il comportamento reale dell’edificio.

Di seguito, i concetti più importanti delle UNI/TS 11300 e alcuni esempi di schemi impiantistici modellati con il software Blumatica Energy.

Impianti termici, definizioni importanti

Definizione 1. Zona termica: parte dell’ambiente climatizzato mantenuto a temperatura (ed eventualmente umidità) uniforme attraverso lo stesso impianto di climatizzazione. In linea generale ogni porzione di edificio, climatizzata ad una determinata temperatura con identiche modalità di regolazione, costituisce una zona termica. La zonizzazione non è richiesta se si verificano contemporaneamente le seguenti condizioni:

  1. Le temperature interne di regolazione per il riscaldamento differiscono di non oltre 4 K
  2. Gli ambienti non sono raffrescati o comunque le temperature interne di regolazione per il raffrescamento differiscono di non oltre 4 K
  3. Gli ambienti sono serviti dallo stesso impianto di climatizzazione
  4. Se vi è un impianto di ventilazione meccanica, almeno l’80% dell’area climatizzata è servita dallo stesso impianto di ventilazione con tassi di ventilazione nei diversi ambienti che non differiscono di un fattore maggiore di 4
  5. Se vi è il controllo dell’umidità, le umidità relative interne di regolazione differiscono di non oltre 20 punti percentuali.

È possibile che la zonizzazione relativa al riscaldamento differisca da quella relativa al raffrescamento.

Esempio 1: villetta due piani con radiatori



Terminali Emissione:radiatori
Riscaldamento Piano 1: termocamino
Riscaldamento Piano 2: caldaia
Raffrescamento: assente

2 ZONE TERMICHE
Zona 1 Piano 1  Come modellare correttamente gli impianti termici? Immagine1Come modellare correttamente gli impianti termici? Immagine2
Zona 2 Piano 2  Come modellare correttamente gli impianti termici? Immagine3Come modellare correttamente gli impianti termici? Immagine2



Esempio 2 – Villetta due piani con radiatori e split di raffrescamento



Terminali Emissione:radiatori
Riscaldamento Piano 1: termocamino
Riscaldamento Piano 2: caldaia
Raffrescamento: Soggiorno Piano 1

3 ZONE TERMICHE
Zona 1 Piano 1  Come modellare correttamente gli impianti termici? Immagine1Come modellare correttamente gli impianti termici? Immagine2
Zona 2 Piano 1  Come modellare correttamente gli impianti termici? Immagine1Come modellare correttamente gli impianti termici? Immagine2Come modellare correttamente gli impianti termici? Immagine4
  Zona 3 Piano 2  Come modellare correttamente gli impianti termici? Immagine3Come modellare correttamente gli impianti termici? Immagine2



Definizione 2. Priorità generatori: nel caso di sistemi che comprendono produzione di energia termica utile da energie rinnovabili e da altri sottosistemi di generazione (pompe di calore, cogenerazione, combustione a fiamma con vettori energetici non rinnovabili), la ripartizione del carico tra i generatori deve essere effettuata secondo un ordine di priorità definito nel progetto, in modo da ottimizzare il fabbisogno di energia primaria tenendo conto dei vettori energetici, dei rendimenti e delle condizioni dei singoli generatori.

In mancanza di condizioni specificate nel progetto, nel prospetto 6 della UNI/TS 11300-4 è indicato come devono essere valutate le priorità per la produzione di energia termica utile per riscaldamento e produzione di acqua calda sanitaria ai fini del calcolo.

Prioritàa) Sottosistema di generazione Produzione di energia
1 Solare termico Termica
2 Cogenerazione Elettrica e termica cogenerata
3 Combustione di biomasse Termica
4 Pompe di calore Termica o frigorifera
5 Generatore di calore a combustili fossili Termica
a)  Qualora il sistema preveda l’utilizzo di energia termica da rete (teleriscaldamento) e di energia solare, a quest’ultima viene assegnata priorità 1



In Blumatica Energy, la gestione della priorità dei generatori avviene seguendo 2 regole semplicissime:

  • All’interno di una stessa centrale termica, la priorità tra i generatori segue il prospetto 6 della UNI/TS 11300-4
  • L’utente può modificare la priorità tra i generatori, dividendoli in due o più centrali termiche differenti e ordinarle secondo la priorità che il sottosistema ha nello schema impiantistico.

Esempio – Appartamento con termico a pellet e caldaia per riscaldamento

Priorità secondo UNI/TS 11300   Priorità definita dall’utente
  1) Termocamino a pellet
2) CaldaiaCome modellare correttamente gli impianti termici? image021
    1) Caldaia
2) Termocamino a pelletCome modellare correttamente gli impianti termici? image022




Definizione 3. Generatori biomassa in sistemi bivalenti: secondo la UNI/TS 11300-4, i sistemi si definiscono bivalenti o polivalenti quando l’energia termica utile richiesta dall’edificio è fornita da almeno un generatore a biomassa e da uno o più generatori i cui consumi siano riconducibili a fonti non rinnovabili (combustibili fossili e energia elettrica).

Nel caso di sistemi bivalenti o polivalenti, la quota di energia utile fornita dai generatori a biomassa non può superare i valori riportati nei prospetti seguenti:

Sistemi per riscaldamento o combinati (riscaldamento + ACS) con fluido termovettore acqua

Tipo di generatore Quota fornita dalla biomassa %
Impianto con accumulo Impianto senza accumulo
Generatore di calore a biomassa a caricamento manuale e controllo manuale dell’aria comburente 55 40
Generatore di calore a biomassa a caricamento manuale e controllo automatico dell’aria comburente 75 65
Generatore di calore a biomassa a caricamento automatico e controllo automatico dell’aria comburente 90 90



Sistemi per sola produzione di ACS con fluido acqua

Tipo di generatore Quota fornita dalla biomassa %
Impianto con accumulo Impianto senza accumulo
Generatore di calore a biomassa installato in ambiente
Generatore di calore a biomassa installato in centrale termica a caricamento manuale 50
Generatore di calore a biomassa installato in centrale termica a caricamento automatico 90
Generatore di calore a biomassa installato in centrale termica a caricamento automatico con ventilatore a condensazione 90 0



Sistemi per il riscaldamento con fluido termovettore aria

Tipo di generatore Quota fornita dalla biomassa %
Generatore di calore a biomassa a caricamento manuale e controllo manuale dell’aria comburente 30
Generatore di calore a biomassa a caricamento automatico e controllo automatico dell’aria comburente 50



Esempio – Appartamento con termico a pellet e caldaia per riscaldamento e ACS

Come modellare correttamente gli impianti termici? image023

Definizione 4. Unità di trattamento aria e distribuzione aeraulica: nel bilancio termico dell’edificio il fabbisogno termico dovuto agli impianti aeraulici è calcolato tenendo conto della differenza tra la temperatura interna di set-point e la temperatura dell’aria di immissione dell’aria in ambiente.

Pertanto, ai fini della determinazione dei fabbisogni di energia primaria per la climatizzazione, al fabbisogno di energia termica utile effettivo va aggiunto il fabbisogno di energia termica necessario per portare l’aria dalla temperatura di prelievo alla temperatura di immissione dell’aria in ambiente.

Tale carico è dovuto principalmente alle perdite termiche per trasmissione attraverso le pareti delle condotte ed è funzione della portata d’aria effettiva e della temperatura di immissione dell’aria in ambiente di progetto. Al fine di garantire il mantenimento di tale temperatura, le batterie dell’UTA dovranno fornire, in uscita, aria a temperatura sufficiente da compensare le dispersioni nei vari tratti dell’impianto aeraulico.

Ai fini del calcolo delle temperature in uscita e in entrata alla batteria è necessario tener conto di recuperi e perdite dei circuiti di distribuzione dal punto di immissione dell’aria in ambiente all’uscita della batteria e dal punto di prelievo dell’aria esterna all’entrata della batteria.

Risulta necessario, pertanto, procedere ad una schematizzazione della rete in modo da tenere in considerazione perdite e fabbisogni elettrici o termici dei vari tratti in cui è suddivisibile la rete. In particolare, la schematizzazione deve avvenire suddividendo la rete in più tratti dalle caratteristiche omogenee, effettuando il calcolo di perdite e fabbisogni in maniera separata ogni qual volta vi sia:

  • un nodo ovvero una ramificazione della rete: in questo caso cambia la portata nominale e potrebbe cambiare la temperatura nel caso di due condotte con aria a temperatura differente si uniscano in un’unica condotta (ad esempio nel caso di ricircolo aria ambiente)
  • una batteria: in questo caso cambia la temperatura per effetto della batteria
  • il passaggio in locali o ambienti a temperature diverse: il calcolo delle perdite è differente per la diversa differenze di temperatura
  • il cambio delle caratteristiche della condotta (ad esempio da condotta isolata a condotta non isolata): cambiando le perdite
  • un ventilatore: solo per valutazioni A3 se si considera l’incremento di temperatura dei recuperi degli ausiliari.

Il sistema aeraulico può essere suddiviso, inoltre, su due livelli di calcolo:

  • Circuito primario: che comprende l’UTA e alimenta le diverse reti di utenza
  • Circuito secondario: che rappresenta il circuito delle n-zone termiche. Se le condotte sono tutte interne all’ambiente possono essere trascurate, in quanto il calcolo delle perdite si effettua solo nei tratti correnti in locali non riscaldati o all’esterno

Esempio – Ufficio 2 piani con impianto aeraulico a doppio flusso con recuperatore

La batteria di preriscaldamento dell’UTA è collegata ad una pompa di calore e un generatore a combustione: il fabbisogno di energia termica della batteria di preriscaldamento è assegnato in priorità alla pompa di calore; l’eventuale fabbisogno residuo è soddisfatto dalla caldaia.

Condotte estrazione   Condotte immissione
CE.1: condotta dall’uscita del piano terra alla giunzione (con la condotta del primo piano);

CE.2: condotta dall’uscita del primo piano alla giunzione (con la condotta del piano terra);

CE.3: condotta dalla giunzione al recuperatore di calore

  CI.1: condotta dall’entrata del piano terra alla giunzione (con la condotta del primo piano);

CI.2: condotta dall’entrata del primo piano alla giunzione (con la condotta del piano terra);

CI.3: condotta dalla giunzione all’UTA



Come modellare correttamente gli impianti termici? image025

Nota: Le condotte presenti nelle diverse zone termiche sono state trascurate in quanto non necessarie per il calcolo data la configurazione e il tipo di impianto (assenza di ventilatori di zona e/o condotte per singola zona correnti in ambienti non climatizzati e/o all’esterno.
Inoltre, sono state trascurate le condotte che collegano l’UTA all’ambiente esterno, da cui viene prelevata l’aria di rinnovo.

Definizione 5. Ausiliari elettrici: l’energia ausiliaria è utilizzata per l’azionamento di pompe, valvole, ventilatori e sistemi di regolazione e controllo. Una quota di tale energia può essere recuperata come energia termica utile, apportando una corrispondete riduzione al fabbisogno di energia termica (ad esempio, l’energia meccanica fornita all’asse di un circolatore si trasforma in energia termica nel fluido termovettore, riducendo il fabbisogno della distribuzione).

Il fabbisogno di energia elettrica di un impianto di riscaldamento po’ derivare dai seguenti sottosistemi:

  • Sottosistema di emissione: funzione della potenza elettrica complessiva dei terminali di emissione (es. ventilconvettori).

Come modellare correttamente gli impianti termici? image027

In assenza di dati di progetto o forniti dal fabbricante, è possibile utilizzare per il calcolo le potenze elettriche riportate nel Prospetto 36 della UNI/TS 11300-1.

Inoltre, tali consumi elettrici si considerano recuperati come energia termica utili, ovvero l’energia dissipata sotto forma di calore dagli ausiliari elettrici di emissione è recuperata nel bilancio termico dell’edificio.

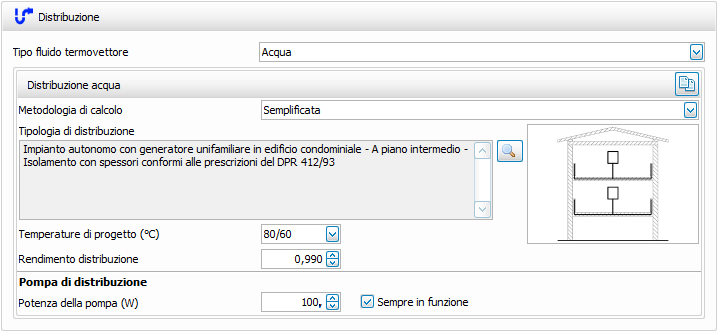

  • Sottosistema di distribuzione: funzione della potenza elettrica dei ventilatori o pompe di distribuzione (a seconda del fluido termovettore).

L’energia elettrica dissipata dagli ausiliari con fluido termovettore acqua è recuperata per l’85% sotto forma di calore. Tali recuperi si considerano solamente se il calcolo delle perdite di energia termica del sottosistema di distribuzione è effettuato con il metodo analitico (Appendice A UNI/TS 11300). Nel caso si utilizzino i valori di rendimento precalcolati, le perdite recuperate sono pari a zero.

Come modellare correttamente gli impianti termici? image029

L’energia elettrica dissipata dagli ausiliari con fluido termovettore aria è recuperata, invece, come aumento della temperatura dell’aria all’interno della rete aeraulica.

Come modellare correttamente gli impianti termici? image031

  • Sottosistema di generazione: comprende la potenza elettrica di tutti gli ausiliari montati a bordo del generatore (escluse eventuali pompe installate sul circuito primario di generazione esterne al generatore stesso).Ai fini del calcolo del calcolo dell’energia termica recuperabile si considera recuperata la quota di energia termica trasmessa all’acqua dell’impianto pari a 0,75 del totale, mentre la quota ceduta in ambiente dagli ausiliari si assume pari al 0,25 del totale.

Come modellare correttamente gli impianti termici? image033

Inoltre, su ciascun generatore, è possibile indicare la potenza di eventuali pompe dei circuiti di collegamento tra il generatore di calore e l’accumulo.

Come modellare correttamente gli impianti termici? image035

La complessità della materia e la poca chiarezza delle normative, impongono, quindi, uno standard elevato in termini di competenza tecnica. Risulta fondamentale, pertanto, formarsi in tempi molto rapidi o avvalersi di strumenti di lavoro in grado di fornire tutte le informazioni indispensabili a produrre una documentazione professionale e completa.

In tal senso Blumatica mette a disposizione il software “Blumatica Energy“ che, in un’unica soluzione, consente di gestire tutte le problematiche connesse all’efficienza energetica degli edifici: APE, AQE, relazione tecnica e di calcolo (Legge 10), annunci commerciali, trasmittanze termiche e verifiche termoigrometriche, fattibilità interventi migliorativi, esportazioni regionali.

Fiore all’occhiello del software è la tecnologia (già collaudata con altri software, ad esempio Blumatica Energy) che sta rivoluzionando il mondo dell’informatica creando un connubio perfetto tra software e formazione. Si chiama SAAT (Software As A Teacher), una rivoluzionaria alchimia che consente di apprendere qualsiasi tematica tecnica e normativa man mano che si utilizza il software, senza bisogno di utilizzare manuali o altri supporti. Tutorial audio/video, help contestuali ed interfacce studiate ad hoc aprono nuovi orizzonti alla vecchia concezione del software inteso come mero strumento operativo.
